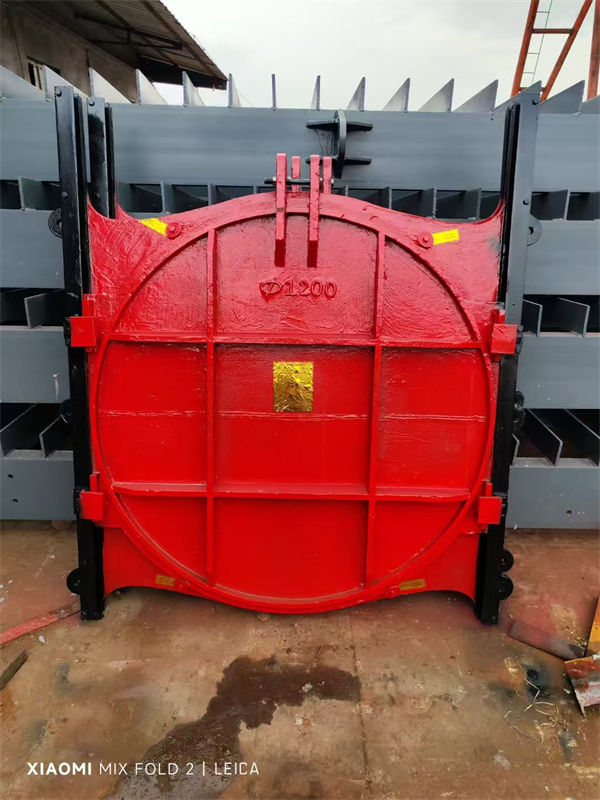

铸铁闸门图片供应

 法兰螺栓孔直径d0  位置度公差Φt  11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0  < 2.6    墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。  墙式闸门与墙面接合的门框表面，应保持平整。  门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。  导轨导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。  导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。   密封座  密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 密封座的板厚，应符合表2规定。  吊耳或吊块螺母  门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度和系数不小于5。
